Почему втулки из PA66 изнашиваются, увеличивают зазор и вызывают вибрацию?
PA66 часто используют для втулок, направляющих и опорных подвижных деталей. Он обладает прочностью, вязкостью и теплостойкостью. Но при повторном скольжении или вращении обычный PA66 может показывать:
FAQ для закупок и инженеров
Частые вопросы по этой схеме подбора материала
В каких областях можно применять PA66 с требованием "армированный пластик"?
Типичные области: структурных кронштейнов, жестких корпусов, клипс и деталей вместо металла. Для этой статьи DEYU сначала уточняет рабочую среду, толщину стенки, срок службы и подходит ли DGK-PA66 FL20L под геометрию детали или нужна корректировка рецептуры.
Какие основные показатели важны для области "армированный пластик" на базе PA66?
В первую очередь проверяют прочность на растяжение, модуль изгиба, баланс ударности, коробление, ориентацию волокна и удержание винта. Закупкам лучше запрашивать данные на формованной детали, а не только на гранулах, потому что литник, ориентация наполнителя и толщина меняют итоговое значение.
На что обратить внимание при литье под давлением или переработке?
Для PA66 практическая стартовая зона: 260-295°C melt / 75-100°C mold, dry before molding. Контролировать разрушение волокна, направление литника и температуру формы; сушить PA/PBT/PC перед литьем. Финальные параметры зависят от толщины, литника и конкретного термопластавтомата.
Какие данные помогут DEYU точнее рекомендовать DGK-PA66 FL20L?
Нужны текущая смола или марка, чертеж или фото, толщина стенки, годовой объем, целевой стандарт, вид отказа и требуемый цвет. Если эталонная марка прошла один тест, но не прошла производство, приложите оба набора данных.
Для точной рекомендации отправьте чертеж детали, базовую смолу, целевые свойства, процесс и стандарт испытаний.
1. Проблема
PA66 часто используют для втулок, направляющих и опорных подвижных деталей. Он обладает прочностью, вязкостью и теплостойкостью. Но при повторном скольжении или вращении обычный PA66 может показывать:
DGK-PA66 FL20L. это релевантная страница PA66 с арамидным армированием для проверки износа и зазора втулок.
рост зазора; вибрацию; порошок износа; царапины на поверхности; люфт при сборке; короткий интервал замены.
Для втулок отказ часто выражается не в мгновенной поломке, а в постепенном износе, который меняет зазор и нарушает стабильность механизма.
2. Почему это происходит
Типичные причины:
обычный PA66 недостаточно износостоек для нагрузки; влажность меняет размеры и свойства полиамида; сопряженный вал или опора слишком шероховатые; в рецептуре не хватает баланса износа; втулка слишком тонкая или имеет локальные напряжения; слишком жесткий материал повреждает пару трения; кондиционирование перед тестом выполнено нестабильно.
Для втулок PA66 важно учитывать влагопоглощение. Деталь сразу после литья и деталь после кондиционирования могут работать по-разному.
3. Направление DEYU
Если обычный PA66 слишком быстро изнашивается, а жестко наполненный полиамид вызывает проблемы сборки или повреждает сопряженную поверхность, DEYU может предложить DGK-PA66 FL20L PA66 с арамидным волокном.
Цели разработки:
снизить глубину износа; контролировать рост зазора; сохранить вязкость; снизить вибрацию; избежать сильных царапин на паре трения; стабилизировать размеры после кондиционирования; сохранить нормальное литье.
4. Поля карточки продукта для этого маршрута
В статье используются актуальные поля карточки DEYU, а не оценочные диапазоны механических свойств.
| Поле продукта | DGK-PA66 FL20L |
|---|---|
| Базовый полимер | PA66 |
| Модель | FL20L |
| Ключевые свойства | Армирование арамидом; высокая прочность, низкая усадка и отличная износостойкость. |
| Типовые применения | Высокоскоростные детали трения, текстильные компоненты и износостойкие конструкционные детали. |
| Переработка | Литье под давлением |
| Подбор цвета | Поддерживается |
5. Данные клиентской отладки
| Параметр | Обычная втулка PA66 | Жесткий наполненный полиамид | DEYU DGK-PA66 FL20L Aramid PA66 |
|---|---|---|---|
| Пробная партия | 3 000 шт. | 2 500 шт. | 5 000 шт. |
| Средняя глубина износа | 0.121 мм | 0.091 мм | 0.045 мм |
| Зазор вне допуска | 7.1% | 4.6% | 1.4% |
| Жалобы по вибрации | 4.0% | 2.8% | 0.9% |
| Брак при сборке | 3.3% | 2.6% | 1.0% |
| Царапины на паре трения | Низкие | Средне-высокие | Низко-средние |
| Направление интервала замены | 3 месяца | 4–5 месяцев | 7–8 месяцев |
6. Интерпретация результата
В этом сценарии арамидный PA66 снизил глубину износа примерно на 63% по сравнению с обычным PA66. Также улучшилась стабильность зазора и снизились жалобы по вибрации.
Главное улучшение было связано не с простым повышением жесткости, а с балансом арамидного волокна, вязкости, поверхности и стабильности размеров после кондиционирования.
Заключение
Износ втулки PA66 нужно оценивать по изменению зазора, вибрации, глубине износа и интервалу замены. Если обычный полиамид быстро изнашивается, а жесткий наполненный материал повреждает пару трения, PA66 с арамидным волокном может быть более сбалансированным решением.
Расширенная диагностика роста зазора во втулке PA66
Рост зазора во втулке PA66 редко объясняется одной цифрой из паспорта материала. Чертеж может быть правильным, исходный внутренний диаметр может пройти контроль, а сборка в первый день работать плавно. Но после нагрузки, температуры, влаги и повторного движения отверстие может полироваться, ползти или изнашиваться в овальную форму. Вибрация появляется потому, что вал уже не поддерживается одинаково по всей контактной зоне.
DEYU рассматривает такую проблему как систему: материал, вал, шероховатость поверхности, смазка, направление нагрузки и цикл испытаний. Более твердый материал не всегда лучше. Избыток стекловолокна повышает жесткость, но может царапать вал и давать абразивную пыль. Избыток внутренней смазки снижает трение, но ухудшает удержание размера. PA66 с арамидным волокном полезен там, где одновременно нужны износостойкость, демпфирование вибрации и более мягкое поведение контакта, чем у чисто минеральной или стеклонаполненной системы.
Почему зазор растет, хотя чертеж выглядит правильным
PA66 поглощает влагу, а влага меняет размеры и механическое поведение. Под радиальной нагрузкой контактная поверхность может ползти даже при нормальных измерениях при комнатной температуре. Если вал шероховатый, втулка теряет материал из-за абразивного износа; если вал слишком гладкий, смазочная пленка может быть нестабильной и появляется скрип или stick-slip. Температура ускоряет эти механизмы, особенно в оборудовании с частыми пусками и остановками.

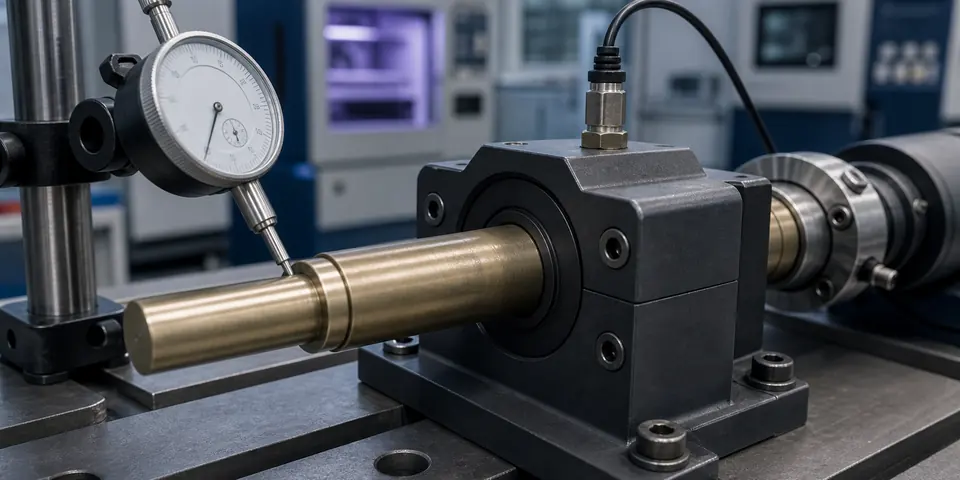

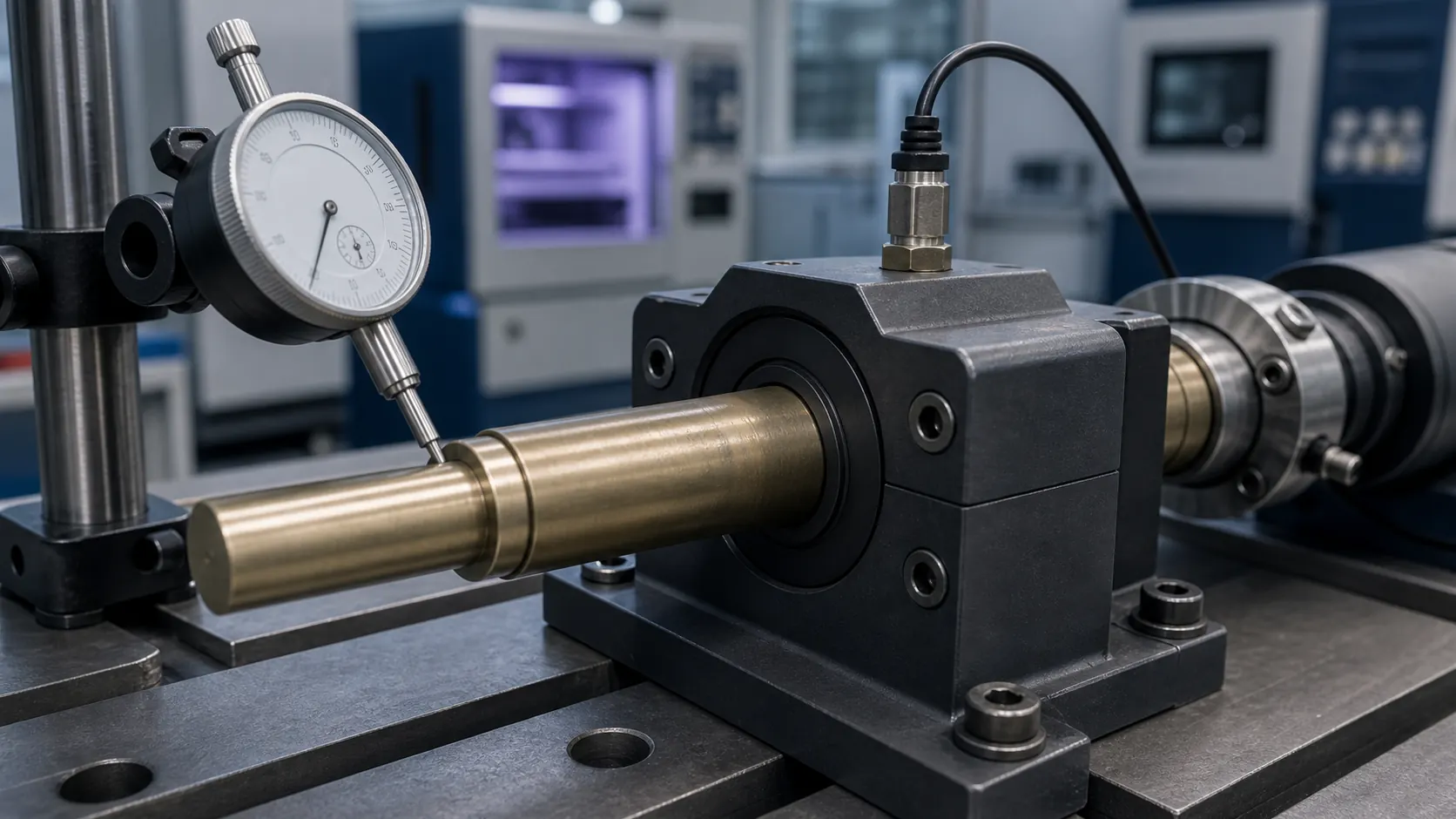

Правильный контроль включает не только исходное измерение штангенциркулем. Нужно измерять внутренний диаметр до и после кондиционирования, фиксировать круглость, смотреть цвет продуктов износа, слушать шум под нагрузкой и проверять, центрирована ли дорожка износа. Эти признаки показывают, что является причиной: ползучесть, абразивный износ, адгезионный износ, перекос или нестабильная смазка.
| Наблюдаемый симптом | Вероятный механизм | Проверочное действие |
|---|---|---|
| Внутренний диаметр растет равномерно | Ползучесть под радиальной нагрузкой или низкая прочность на сжатие. | Провести нагруженное старение и измерять ID в фиксированных угловых точках. |
| Отверстие становится овальным | Направленная нагрузка, перекос вала или неравномерная опора стенки. | Картировать круглость и сравнить дорожку износа с направлением сборки. |
| Скрип или прерывистая вибрация | Stick-slip, слабое удержание смазки или нестабильное контактное давление. | Записать момент и шум в циклах пуск-стоп при рабочей температуре. |
| Темная или волокнистая пыль | Абразивный износ или выход наполнителя на контактную поверхность. | Проверить шероховатость вала и поверхность втулки под увеличением. |
| Нагрев рядом с отверстием | Коэффициент трения слишком высок для рабочего цикла. | Измерять температуру поверхности при непрерывной и импульсной работе. |
Почему арамид меняет характер отказа
Арамидное армирование не просто делает PA66 «сильнее». Оно меняет поведение контактной поверхности при скольжении и вибрации. По сравнению с высоким содержанием стекловолокна арамид снижает жесткое абразивное действие и помогает отверстию сохранять более стабильную контактную полосу. По сравнению с сильно смазанной системой он лучше удерживает механическую опору, сохраняя улучшенный износ. Поэтому арамидный PA66 часто рассматривают для втулок, направляющих гильз и опорных колец, где шум, зазор и защита вала важны одновременно.
У этого маршрута есть границы. При сильном химическом воздействии, высокой постоянной температуре или очень высоком PV DEYU не считает арамидный PA66 универсальным решением. В таких случаях сравниваются POM, PPS, PTFE-модифицированные системы или другие износостойкие пластики. Выбор зависит от материала вала, скорости, нагрузки, температуры, состояния смазки и требуемого срока службы.
Последовательность проверки прототипа
Практическая проба начинается с литых втулок из реальной оснастки или геометрии, достаточно близкой к рабочей контактной зоне. DEYU рекомендует измерять ID, OD, круглость и поверхность до сборки, после кондиционирования, после короткого теста и после длительного теста. Желательно использовать минимум два вала с разной шероховатостью, чтобы отделить износ материала от проблемы контртела.
Для закупки и инженерной команды самый полезный пакет данных включает чертеж, текущий материал, материал и шероховатость вала, радиальную нагрузку, скорость вращения или качания, смазку, рабочую температуру, целевой ресурс и фотографии отказавших деталей. Тогда маршрут PA66 с арамидом можно сравнить со стеклонаполненным PA66, смазанным PA66 и альтернативными смолами без догадок.
