Черные электротехнические корпуса: валидация огнестойкого токопроводящего PP
Черный электротехнический корпус требует решения по серийному материалу, а не только обсуждения рецептуры. Эта статья показывает, как валидировать огнестойкий токопроводящий PP в распределительных коробках, соединителях, корпусах управления и ESD-крышках, где вместе проверяются толщина UL94, дрейф сопротивления, черная поверхность и сборочные трещины.
FAQ по материалу для электротехнических корпусов
Черные электротехнические корпуса: валидация огнестойкого токопроводящего PP
Почему черный электротехнический корпус нужно проверять на литой детали?
Стандартные планки UL94 и плоские пластины не показывают сдвиг у литника, линии спая, ребра, бобышки и зоны уплотнения. Перед серией нужен контроль реальной геометрии.
Чем эта статья отличается от руководства по рецептуре?
Здесь фокус на валидации детали: толщина UL94, карта сопротивления, дрейф после старения, белый налет, трещины при сборке и уровень брака.
Какой диапазон сопротивления практичен для черных ESD корпусов?
Многие корпуса используют 10^6-10^9 Ом. Более низкое сопротивление возможно, но его нужно согласовать с текучестью, вязкостью, UL94 и поверхностью.
Какие данные нужны для подбора?
Чертеж, толщина, литник и линии спая, UL94, сопротивление, старение, фото дефектов, способ литья и ожидаемый объем.

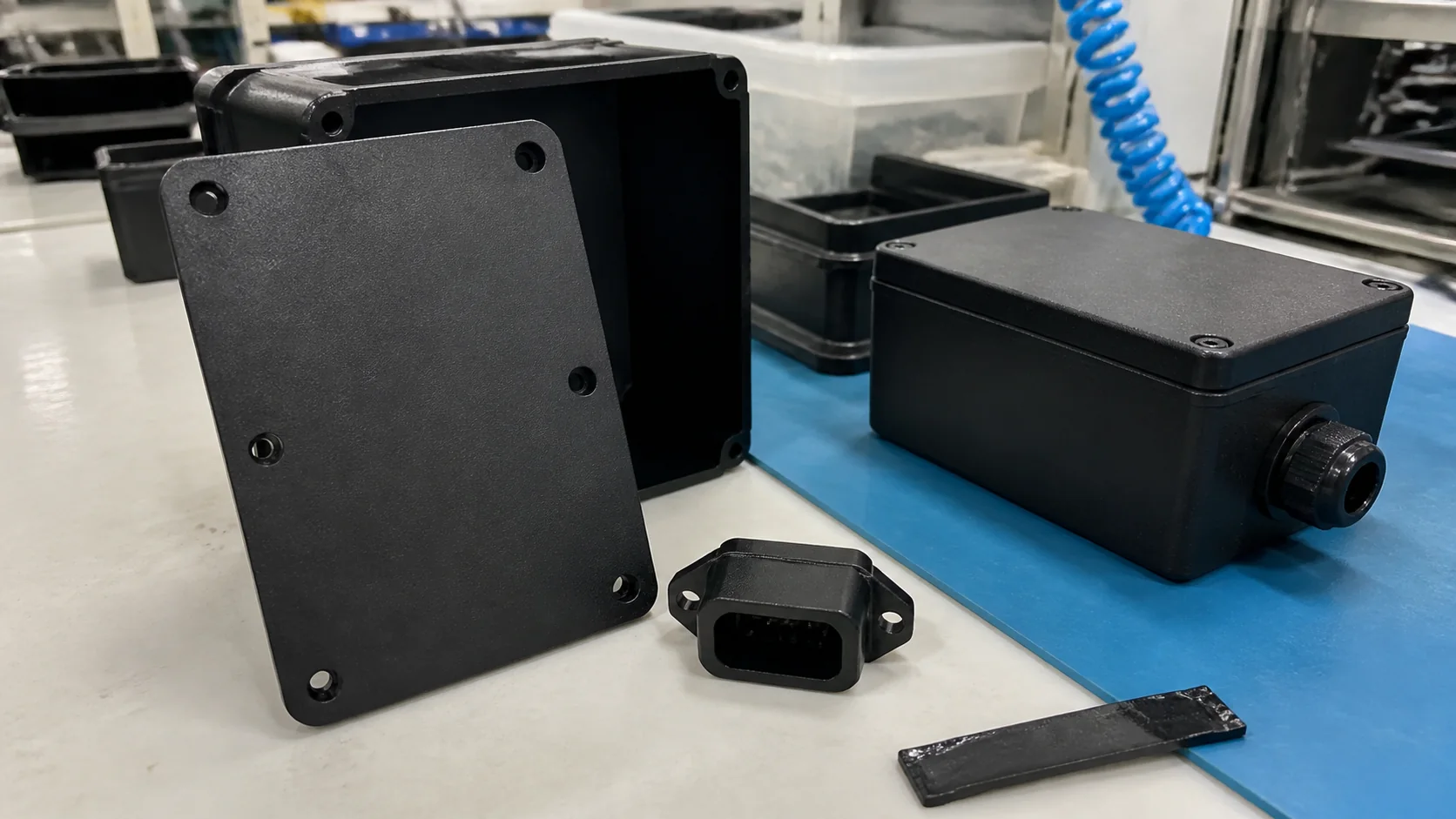

Фон применения: черные корпуса проверяются как детали
Черный электротехнический корпус оценивается не по одной строке паспорта. Материал должен пройти UL94 на нужной толщине, удержать ESD или проводящий диапазон сопротивления на литой поверхности, не давать белого налета на черной детали и выдержать бобышки, защелки, уплотнение и вибрацию.
Поэтому эта статья начинается с детали, а не с пакета добавок. Распределительные коробки, корпуса соединителей, крышки панелей управления, кожухи батарейных модулей и вентиляционные компоненты ATEX имеют разные зоны риска: тонкие стенки, линии спая, ребра, конец потока и сборочные напряжения.
Серийные риски, которые не видны по гранулам
Дрейф сопротивления, белый налет и трещины сборки
Первый серийный риск - неравномерное сопротивление. Пластина может показывать 10^6-10^9 Ом, но реальный корпус у линии спая или в конце потока измеряется на один-два порядка выше. Сдвиг у литника, ориентация наполнителя, толщина стенки и локальное давление меняют проводящий путь.
Второй риск - старение внешнего вида. На черном проводящем PP белый налет виден сразу, особенно если огнестойкая система мигрирует после хранения, нагрева или влажности. Деталь может выглядеть хорошо после литья и провалить аудит через два-три месяца.
| Зона корпуса | Что может пойти не так |
|---|---|
| Сторона литника | Высокий сдвиг меняет ориентацию наполнителя и создает нестабильную зону сопротивления |
| Линия спая | Два фронта потока могут разорвать проводящий путь и повысить сопротивление |
| Тонкие ребра | Низкое давление упаковки снижает проводимость и повышает чувствительность к горению |
| Бобышка винта | Локальное напряжение вызывает трещины при сборке |
| Видимая черная крышка | Миграция добавок создает белый налет после хранения или нагрева |
| Пункт валидации | Почему важно | Типичная проверка |
|---|---|---|
| UL94 на реальной толщине | Пластина V-0 не доказывает тонкую стенку корпуса | Проверить 1.5 мм, 2.0 мм или толщину заказчика |
| Карта сопротивления литой детали | ESD должен быть равномерным по детали | Литник, середина, линия спая, конец потока и крышка |
| Старение черной поверхности | Белый налет сразу виден на черном PP | Тепло, влажность или хранение перед утверждением |
| Вязкость при сборке | Бобышки, защелки и крышки ломаются от локального напряжения | Момент винта, защелка, падение или вибрация |
| Требование | Вопрос по детали | Доказательство |
|---|---|---|
| UL94 V-0 | Проходит ли реальная толщина? | Протокол UL94 по толщине |
| ESD / проводящий диапазон | Все критические зоны попадают в цель? | Карта сопротивления с min / max |
| Черная поверхность без blooming | Остается ли поверхность чистой после старения? | Состаренный образец и фото |
| RoHS / REACH / безгалогенность | Подходит ли маршрут для рынка? | Декларация поставщика или проектный документ |
| Стабильность серии | Повторяется ли пробная партия в производстве? | Брак, трещины и распределение сопротивления |
Маршрут валидации DEYU для черных корпусов

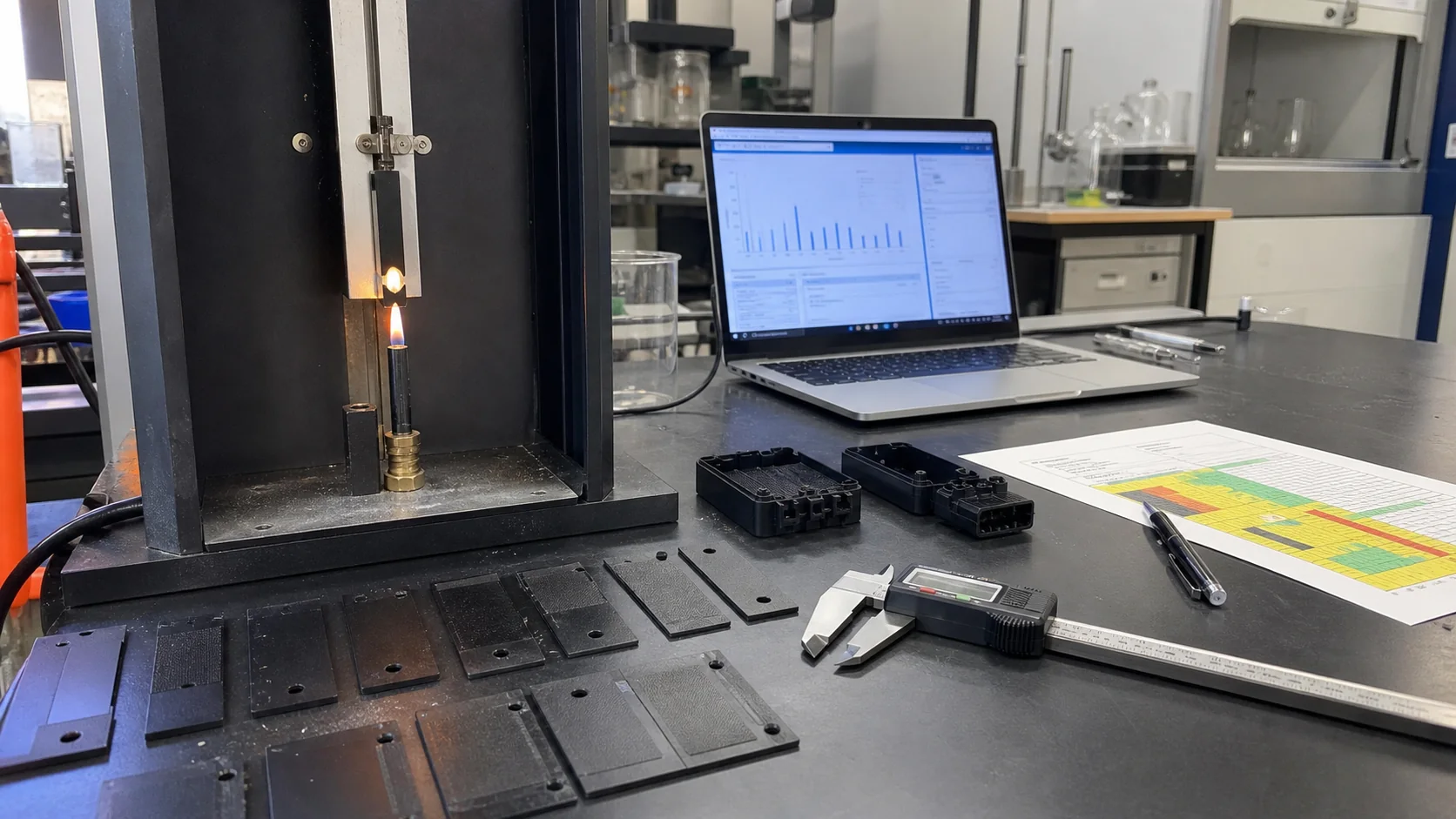

Маршрут DEYU разделяет четыре проверки: UL94 на реальной толщине, карту поверхностного сопротивления литой детали, старение черной поверхности с осмотром blooming и механику бобышек, защелок и кромок уплотнения. Эти проверки выполняются вместе, потому что улучшение одного пункта может ухудшить другой.
Для многих черных корпусов практична цель UL94 V-0 при 1.5-3.0 мм, сопротивление около 10^6-10^9 Ом, стабильность после старения, отсутствие видимого налета, растяжение выше 25 MPa и ударная вязкость для сборки. Более низкое сопротивление возможно, если геометрия и запас вязкости позволяют.
| Материальное направление | Лучшее применение | Что контролировать |
|---|---|---|
| Направление DGK-PP DD4-5A-JC | Черные детали с проводимостью PP и UL94 V-0 | Толщина, сопротивление и геометрия |
| Индивидуальный низкомигрирующий FR conductive PP | Видимые крышки и распределительные коробки | Старение перед утверждением внешнего вида |
| Более текучий FR conductive PP | Тонкие стенки и длинный поток | Сопротивление в конце потока |
| Ударопрочный FR conductive PP | Защелки, клипсы и бобышки | Проверить, что UL94 не ухудшается |
| Точка решения | Предпочтительно когда... | Риск если пропустить |
|---|---|---|
| Сначала сопротивление | Деталь в основном ESD-корпус или крышка | Слишком проводящая марка добавит стоимость и хрупкость |
| Сначала толщина UL94 | Нужен V-0 при 1.5 мм или тоньше | Проход 3.0 мм может ввести в заблуждение |
| Сначала внешний вид | Деталь видимая или проверяется после хранения | Blooming отвергнет функциональную деталь |
| Сначала сборка | Критичны бобышки, клипсы и ребра уплотнения | Низкое сопротивление не спасет от трещин |
Справочные данные продукта
Для публичной продуктовой привязки смотрите DGK-PP DD4-5A-JC огнестойкий токопроводящий PP. Таблица подходит для первичного отбора, но требует проверки на литой детали.
| Свойство | Ед. | Публичные данные DGK-PP DD4-5A-JC | Использование при валидации корпуса |
|---|---|---|---|
| Тип материала | - | Черный огнестойкий токопроводящий PP | Референс для черных ESD-корпусов |
| Поверхностное сопротивление | Ом | 10^3-10^5 | Уточнить, нужен dissipative или более низкий диапазон |
| UL94 | - | UL-94 V-0 | Подтвердить на толщине заказчика |
| Изгиб прочность / модуль | MPa | 22 / 1023 | Проверить ребра, жесткость крышки и деформацию |
| Растяжение / удлинение | MPa / % | 21.8 / 90 | Полезно для бобышек и защелок |
| Izod с надрезом | kJ/m2 | 35 | Сильный сигнал сборочной вязкости |
| MFI / плотность / HDT | - | 7 g/10 min / 0.965 g/cm3 / 105 C | Настройка литья и рабочей температуры |
Кейс клиента: утверждение черной распределительной коробки
Поставщик распределительных коробок обратился к DEYU с черным PP корпусом, который сначала выглядел правильно, но проваливался при хранении и сборке. Паспорт заявлял V-0 и ESD, однако участки 1.5 мм давали V-0 / V-2, сопротивление по корпусу уходило от 10^6 до выше 10^10 Ом, через несколько месяцев появлялся белый налет, а бобышки трескались при затяжке.
DEYU рассматривала это как сбой валидации детали, а не как простую замену марки. Команда измерила сопротивление у литника, на конце потока, по линии спая, на ребрах и крышке; проверила UL94 при 1.5 и 3.0 мм; состарила черные детали перед осмотром; и сопоставила геометрию бобышек с вязкостью материала.
| Пункт утверждения | Проблема исходного материала | Фокус DEYU |
|---|---|---|
| UL94 при 1.5 мм | Разброс V-0 / V-2 | Подтверждение V-0 по толщине |
| Карта сопротивления | 10^6 до выше 10^10 Ом по зонам | Снизить разброс между литником, спаем и концом потока |
| Черная поверхность | Белый налет через 2-3 месяца | Старение низкого blooming |
| Сборка | Трещины бобышек | Вязкость и момент затяжки |
| Производство | Высокий брак литья | Стабильное окно процесса и меньше дефектов |
| Параметр | До изменения | После направления DEYU |
|---|---|---|
| Среднее сопротивление | 5 x 10^8 Ом | 3 x 10^7 Ом |
| Разброс по зонам детали | +/-2 порядка | +/-0.3 порядка |
| Сопротивление после старения | 8 x 10^10 Ом | 4 x 10^7 Ом |
| UL94 V-0 при 1.5 мм | 85% | 100% |
| Видимый blooming через 3 месяца | У 60% деталей | Нет |
| Трещины при сборке | 8% | 1% |
| Брак литья | 14% | 4% |
| Общий дефект | 20% | 5% |
Как читать результат валидации
Замена шла в сторону совместимого низкомигрирующего огнестойкого токопроводящего PP из области применения DGK-PP DD4-5A-JC. В испытании литые детали стабильно прошли V-0 при 1.5 мм, разброс сопротивления сократился до примерно +/-0.3 порядка, после старения сопротивление осталось в ESD/проводящем диапазоне, а белый налет исчез.
Коммерческий результат был важен не меньше лабораторного: трещины при сборке снизились с 8% до 1%, литейный брак - с 14% до 4%, общий дефект - с 20% до 5%. Материал утвердили потому, что деталь прошла условия применения, а не потому, что паспорт гранул выглядел полным.
Подходящие детали и список данных от покупателя
Маршрут подходит для черных распределительных и клеммных коробок, сенсорных крышек, корпусов соединителей, выключателей, розеток, батарейных модулей, PCB-стоек, ESD кабельных крышек, вентиляционных деталей и промышленных кожухов, где статический разряд и пожарная безопасность проверяются вместе.
Для быстрой оценки DEYU отправьте чертеж, номинальную и минимальную толщину, литник, линии спая, бобышки и защелки, зоны уплотнения, сопротивление и метод, UL94 и толщину, старение, требования к поверхности, фото дефектов, процесс литья и годовой объем.
Вывод
| Фактор утверждения | Не утверждать только по... | Утверждать после... |
|---|---|---|
| Пожарная безопасность | Типовая пластина UL94 | UL94 на целевой толщине |
| ESD надежность | Одно измерение сопротивления | Карта сопротивления литой детали |
| Черный внешний вид | Свежая литая деталь | Состаренный образец без blooming |
| Сборочная вязкость | Только растяжение | Проверка бобышек, клипс и уплотнения |
Главный вопрос для черного огнестойкого токопроводящего PP не только в том, можно ли совместить UL94 V-0 и проводимость. Важнее, удержит ли литой корпус эти свойства после течения, старения и сборки.
DEYU поддерживает малые валидационные партии для черных электротехнических корпусов, где низкий blooming, стабильное ESD-сопротивление, UL94 и сборочная вязкость должны быть доказаны до массового производства.
